30ч39р с обрезиненным клином

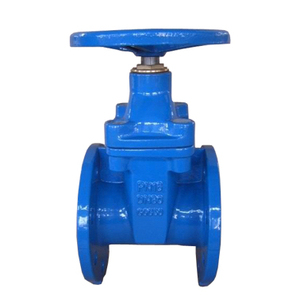

Задвижка чугунная с обрезиненным клином 30ч39р устанавливается на трубопроводах в качестве запорной арматуры. Задвижка имеет запорный клин в виде специальной пластины. Такой тип задвижек наиболее оптимален для любой трубопроводной системы, в том числе для систем, транспортирующих химически активные вещества. Кроме того, специальная обрезиненная конструкция пластины значительно увеличивает срок эксплуатации и служит дополнительным герметичным элементом.
Корпус — чугун GGG -40; клин — обрезиненный EPDM.
Уплотнительные кольца — латунные.
Антикоррозийное покрытие —внутри и снаружи эпоксидное.
Шпиндель — не выдвижной.
Номинальное давление — PN10/16.
Температура рабочей среды — ‑30 до +120 ͦ С.
Класс герметичности — А (без протечек по ГОСТ 9544-2005).
Управление — ручное (маховик).
Тип присоединения — фланцевое.
Назначение — для перекрытия потока воды в сетях водопроводных,
воздушных, нефтепродуктов, технической воды и других химически нейтральных жидкостей.
Задвижка до DN300 может устанавливаться от горизонтального до вертикального положения; свыше DN 300 — только на горизонтальных участках шпинделем вверх.
DN |
Габариты |
Масса, кг |
|
Длина L, мм |
Полная высота, Н, мм |
||
40 |
140 |
231 |
11 |
50 |
150 |
266 |
11 |
65 |
170 |
296 |
15 |
80 |
180 |
326 |
18 |
100 |
190 |
354 |
21 |
125 |
200 |
410 |
34 |
150 |
210 |
435 |
39 |
200 |
230 |
521 |
65 |
250 |
250 |
617 |
107 |
300 |
270 |
709 |
161 |
350 |
290 |
885 |
221 |
400 |
310 |
951 |
268 |
500 |
350 |
1213 |
540 |
600 |
390 |
1421 |
780 |
- Рабочая температура ‑30 до +120 ͦС
- Класс герметичности А (ГОСТ 9544-2005)
- Номинальное давление PN10/16
- Диаметр условного прохода, Ду 50...1000 мм
