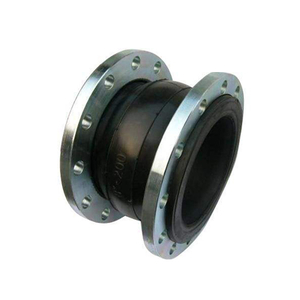

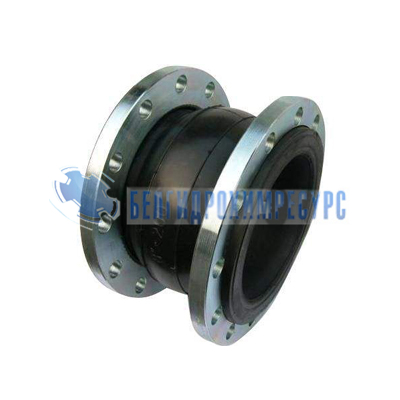

Резиновый компенсатор
Рейтинг:
Наличие:
В наличии
ЧЕРТЕЖ
Основные используемые материалы
| № | Конструкция | Материал | Маркировка |
|---|---|---|---|
| 1 | Внешний слой | EPDM/NBR | EPDM/NBR |
| 2 | Каркас | нейлон | —— |
| 3 | Внутренний слой | EPDM | EPDM |
| 4 | Фланец | оцинкованная сталь | —— |
| 5 | Кольцо | сталь | —— |
Основные массогабаритные характеристики
| PN10/16 | |||||||
|---|---|---|---|---|---|---|---|
| DN | L | ?D | ?D1 | B | n-?d | W(kg) | |
| 40 | 95 | 145 | 110 | 15/17 | 4-18 | 3.4 | |
| 50 | 105 | 160 | 125 | 15/19 | 4-18 | 4.4 | |
| 65 | 115 | 180 | 145 | 17/21 | 4-18 | 5 | |
| 80 | 135 | 195 | 160 | 17/21 | 4-18 | 8-18 | 6.5 |
| 100 | 150 | 215 | 180 | 19/23 | 8-18 | 7 | |
| 125 | 165 | 245 | 210 | 21/25 | 8-18 | 9.5 | |
| 150 | 180 | 280 | 240 | 21/25 | 8-23 | 12.8 | |
| 200 | 210 | 335 | 295 | 21/27 | 8-23 | 12-23 | 22.5 |
| 250 | 230 | 390/405 | 350/355 | 23/29 | 12-23 | 12-25 | 25 |
| 300 | 245 | 440/460 | 400/410 | 24/28 | 12-23 | 12-25 | 34 |
| 350 | 255 | 500/520 | 460/470 | 24/30 | 16-23 | 16-25 | 42 |
| 400 | 255 | 565/580 | 515/525 | 26/34 | 16-25 | 16-30 | 50 |
| 450 | 255 | 615/640 | 565/585 | 26/38 | 20-25 | 20-30 | 75 |
| 500 | 255 | 670/705 | 620/650 | 28/44 | 20-25 | 20-34 | 84 |
| 600 | 260 | 780/840 | 725/770 | 31/45 | 20-30 | 20-41 | 105 |
- DN 40-1200
- PN 10-16
- Серия SR4-J
- Траб от -25 до +130
- Фланец оцинкованная сталь
- Внешний слой EPDM/NBR
- Внутренний слой EPDM/NBR
- Кольцо сталь
