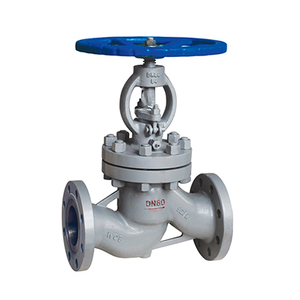

Клапан фланцевый PN40
Запорный клапан (вентиль) - это вид запорной арматуры, в котором запорный элемент перемещается параллельно оси потока рабочей среды, а не перпендикулярно ей, как в задвижках.
Преимущества запорных клапанов:
- высокая стойкость к воздействию агрессивных сред;
- высокая стойкость к перепадам давления и температуры;
- небольшая масса и строительная длина;
- простота в обслуживании;
- небольшой механический износ (особенно под воздействием агрессивных и абразивных сред);
- затвор высокой герметичности
№ | Конструкция | Материал | Маркировка |
---|---|---|---|
1 | Корпус | сталь | 25 наплавка SS410 |
2 | Диск | сталь | 25 наплавка SS410 |
3 | Шток | нержавеющая сталь | SS420(20х13) |
4 | Прокладка | нержавеющая сталь с графитом | —— |
5 | Крышка | сталь | 25 |
6 | Сальник | нержавеющая сталь с графитом | SS304+graphite |
7 | Крышка | сталь | 25 |
8 | Гайка | алюминиевая бронза | D2 |
9 | Маховик | вчшг | GGG40 |
- Номинальное давление 4 МПа (40 кгс/см2)
