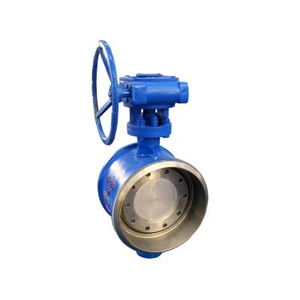

Затвор под приварку с тройным эксцентриситетом
Рейтинг:
Наличие:
В наличии
Основные используемые материалы
| № | Конструкция | Материал | Маркировка |
|---|---|---|---|
| 1 | Болт | сталь | 35 |
| 2 | Крышка | сталь | Q235A |
| 3 | Прокладка | асбест | XB450 |
| 4 | Сальник | нержавеющая сталь | —— |
| 5 | Уплотнительное кольцо | нерж. с асбестом | SS430+XB450 |
| 6 | Болт | сталь | 35 |
| 7 | Кольцо диска | сталь | Q235A |
| 8 | Шпиндель | нержавеющая сталь | SS420(20х13) |
| 9 | Диск | углеродистая сталь/нерж. | WCB/SS304 |
| 10 | Штифт | нержавеющая сталь | SS420(20х13) |
| 11 | Корпус | углеродистая сталь | —— |
| 12 | Сальник | нержавеющая сталь | —— |
| 13 | Сальник | мягкий графит | —— |
| 14 | Крышка | углеродистая сталь | —— |
| 15 | Болт | сталь | 35 |
| 16 | Прокладка | сталь | 20 |
| 17 | Гайка | сталь | 25 |
| 18 | Гайка | сталь | 25 |
| 19 | Прижимная втулка | сталь | 65Mn |
| 20 | Болт | сталь | 35 |
| 21 | Болт | сталь | 35 |
| 22 | Прижимная втулка | сталь | 65Mn |
| 23 | Шпонка | сталь | 45 |
| 24 | Стойка | углеродистая сталь | —— |
| 25 | Редуктор | чугун/ВЧШГ | GG25/GGG40 |
| 26 | Маховик | чугун | GG25 |
Основные массогабаритные характеристики
| PN10/16 | |||||
|---|---|---|---|---|---|
| DN | L | H | H1 | d | |
| 50 | 150 | 290 | 160 | 57 | |
| 65 | 170 | 290 | 160 | 76 | |
| 80 | 180 | 300 | 185 | 90 | |
| 100 | 190 | 350 | 200 | 110 | |
| 125 | 200 | 360 | 211 | 135 | |
| 150 | 210 | 410 | 243 | 161 | |
| 200 | 230 | 460 | 270 | 222 | |
| 250 | 250 | 505 | 302 | 278 | |
| 300 | 270 | 610 | 358 | 330 | |
| 350 | 290 | 710 | 421 | 382 | |
| 400 | 310 | 750 | 434 | 432 | |
| 450 | 330 | 870 | 473 | 484 | |
| 500 | 350 | 930 | 551 | 535 | |
| 600 | 390 | 1069 | 674 | 636 | |
| 700 | 430 | 1240 | 758 | 726 | |
| 800 | 470 | 1370 | 823 | 826 | |
| 900 | 510 | 1450 | 884 | 926 | |
| 1000 | 550 | 1650 | 942 | 1028 | |
| 1200 | 630 | 1790 | 1054 | 1228 | |
- DN 50-1200
- PN 16-25
- Серия SB63S-16(25)C
- Траб от -40 до +400
- Корпус углеродистая сталь
- Уплотнение металлографит/нержавеющая сталь
- Диск углеродистая сталь/нержавеющая сталь
- Класс А по ГОСТ 54808-2011
- Направление однонаправленное/двунаправленное
