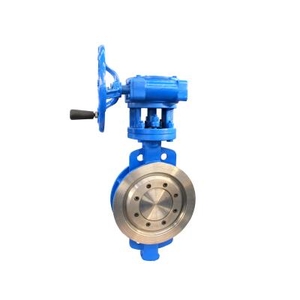

Затвор межфланцевый с тройным эксцентриситетом

Рейтинг:
Наличие:
В наличии

   Основные используемые материалы

Конструкция Материал Маркировка
1 Крышка сталь 25
2 Крышка сталь 35
3 Прокладка металлографит ——
4 Корпус углеродистая сталь/нерж. наплавка D507
5 Диск углеродистая сталь/нерж. WCB/SS304/SS316
6 Шпиндель нержавеющая сталь  SS420(20х13)
7 Крышка седла сталь 25
8 Крышка сталь 35
9 Уплотнение нержавеющая сталь с графитом  SS304/SS316+графит
10 Втулка сталь ——
11 Сальник мягкий графит ——
12 Крышка  углеродистая сталь ——
13 Болт сталь 35/45
14 Стойка углеродистая сталь ——
15 Редуктор чугун/ВЧШГ GG25/GGG40

Основные массогабаритные характеристики

PN10/16
DN L H H1  D1 n-d W(kg)
50 43 250 80 125 4-18 6
65 46 265 95 145 4-18 7.5
80 64 275 100 160 4-18 9.5
100 70 370 125 180 4-18 11
125 76 420 135 210 4-18 17.5
150 89 505 172 240 4-22 21.5
200 114 610 240 295 4-22 31
250 114 665 265 355 4-26 44
300 127 755 295 410 4-26 55
350 140 860 330 470 4-26 81
400 152 890 370 525 4-30 103
450 152 966 395 585 4-30 134
500 152 1040 430 650 4-33 162.5
600 154 1285 490 770 4-36 242.5
700 165 1395 545 840 4-36 326
800 190 1560 615 950 4-39 451
900 203 1700 700 1050 4-39 525
1000 216 1865 715 1170 4-42 695
1200 254 2125 865 1390 4-48 1050
  • DN 50-1200
  • PN 10-16
  • Серия SB73S-16C
  • Траб от -40 до +400
  • Корпус углеродистая сталь
  • Уплотнение металлорафит/нержавеющая сталь
  • Диск углеродистая сталь/нержавеющая сталь
  • Класс А по ГОСТ 54808-2011
  • Направление однонаправленное/двунаправленное
