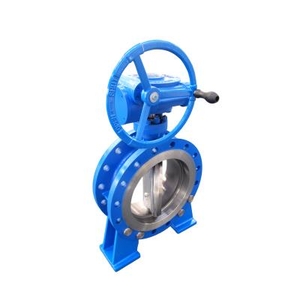

Затвор фланцевый с тройным эксцентриситетом

Рейтинг:
Наличие:
В наличии
   Основные используемые материалы
Конструкция Материал Маркировка
1 Крышка сталь ——
2 Болт сталь 45
3 Прокладка металлографит ——
4 Уплотнение мягкий подшипник ——
5 Корпус углеродистая сталь WCB
6 Шпиндель нержавеющая сталь SS420(20х13)
7 Диск углеродистая сталь/нерж. WCB/SS304/SS316
8 Штифт нержавеющая сталь SS420(20х13)
9 Сальник графит ——
10 Гайка сталь 45
11 Прокладка сталь 65Mn
12 Болт сталь 35
13 Шпонка сталь 45
14 Редуктор чугун/ВЧШГ GG25/GGG40
15 Стойка углеродистая сталь WCB
16 Гайка сталь 45
17 Прижимная втулка сталь 65Mn
18 Болт сталь 35
19 Крышка углеродистая сталь WCB
20 Гайка сталь 45
21 Прижимная втулка сталь 65Mn
22 Болт сталь 35
23 Болт сталь 45
24 Бугель сталь Q235B
25 Уплотнение нержавеющая сталь с графитом SS304+графит
26 Седло нержавеющая сталь наплавка D507Mo

Основные массогабаритные характеристики

PN10/16
DN L H H1 D D1 D2 n-d C W(kg)
50 108 320 85 165 125 99 4-18 20 9
65 112 370 90 185 145 118 4-18 20 10.5
80 114 370 100 200 160 132 8-18 20 16
100 127 370 125 220 180 156 8-18 22 19.5
125 140 420 135 250 210 184 8-18 22 28
150 140 505 172 285 240 211 8-22 24 35.5
200 152 610 240 340 295 266 12-22 24 49
250 165 665 265 405 355 319 12-26 26 61.5
300 178 755 295 460 410 370 12-26 28 100
350 190 960 330 520 470 429 16-26 30 113
400 216 890 370 580 525 480 16-30 32 167.5
450 222 966 395 640 585 548 20-30 34 192.5
500 229 1040 430 715 650 609 20-33 36 247
600 267 1285 490 840 770 720 20-36 38 330
700 292 1395 545 910 840 794 24-36 40 425
800 318 1560 615 1025 950 901 24-39 42 675
900 330 1700 700 1125 1050 1001 28-39 44 800
1000 410 1965 715 1255 1170 1112 28-42 46 1038
1200 470 2125 865 1485 1390 1328 32-48 52 1300
  • DN 50-1200
  • PN 16-25
  • Серия SB43S-16(25)C
  • Траб от -40 до +400
  • Корпус углеродистая сталь
  • Уплотнение металлографит/нержавеющая сталь
  • Диск углеродистая сталь/нержавеющая сталь
  • Класс А по ГОСТ 54808-2011
  • Направление однонаправленное/двунаправленное
