  4. Затвор дисковый поворотный с двойным эксцентриситетом

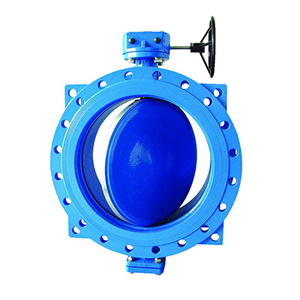

Затвор дисковый поворотный с двойным эксцентриситетом

Затвор дисковый поворотный с двойным эксцентриситетом
Рейтинг:
Наличие:
В наличии
Описание Характеристики Комментарии

   Основные используемые материалы

№ Конструкция Материал Маркировка
1 Крышка ВЧШГ GGG40/50
2 Прокладка металлографит ——
3 Уплотнительное кольщо нержавеющая сталь SS304
4 Втулка мягкий подшипник ——
5 Корпус ВЧШГ GGG40/50
6 Седло нержавеющая сталь SS304
7 Уплотнение EPDM EPDM
8 Диск ВЧШГ GGG40/50
9 Шпиндель нержавеющая сталь SS410/SS420
10 Штифт нержавеющая сталь SS304
11 Болт углеродистая сталь ——
12 Бугель углеродистая сталь ——
13 Сальник графит ——
14 Крышка ВЧШГ GGG40/50
15 Стойка ВЧШГ GGG40/50
16 Маховик ВЧШГ GGG40
17 Редуктор ВЧШГ GGG40

Основные массогабаритные характеристики

PN10/16
DN L H H1 D D1 D2 n-d b
80 114 370 100 200 160 132 8-18 22
100 127 370 125 220 180 156 8-18 22
125 140 420 137 250 210 184 8-18 22
150 140 505 172 285 240 211 8-22 24
200 152 610 240 340 295 266 8-22 24
250 165 665 265 395 350 319 12-22 26
300 178 755 295 445 400 370 12-22 26
350 190 860 330 505 460 429 16-22 26
400 216 890 370 565 515 480 16-26 26
450 222 966 395 615 565 530 20-26 28
500 229 1040 430 670 620 585 20-26 28
600 267 1285 490 780 725 685 20-30 34
700 292 1395 545 895 840 794 24-30 34
800 318 1560 615 1015 950 901 24-33 36
900 330 1700 700 1115 1050 1001 28-33 38
1000 410 1865 715 1230 1160 1112 28-36 38
1200 470 2125 865 1455 1380 1328 32-39 44
1400 530 2340 950 1675 1590 1530 39-42 48
  • DN 80-1400
  • PN 10-16
  • Серия SB42R-16D
  • Траб от -25 до +120
  • Корпус ВЧШГ
  • Уплотнение EPDM/NBR
  • Диск ВЧШГ
  • Класс А по ГОСТ 54808-2011
  • Направление двунаправленное
