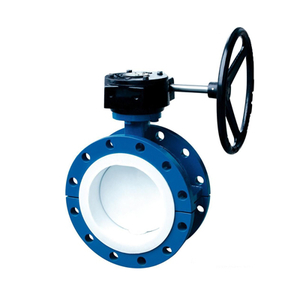

Затвор дисковый поворотный фланцевый с уплотнением PTFE

Рейтинг:
Наличие:
В наличии

   Основные используемые материалы

Конструкция Материал Маркировка
1 Корпус углеродистая сталь/ВЧШГ WCB/GGG50
2 Седло PTFE/F46 PTFE/F46
3 Диск сталь/нерж. покрытый PTFE WCB/SS316+PTFE
4 Вал нержавеющая сталь SS416/316
5 Редуктор ВЧШГ GGG40
6 Прокладка PTFE PTFE
7 Втулка нержавеющая сталь SS304
8 Кольцо PTFE PTFE
9 Кольцо "О" FPM FPM
10 Прокладка силикорезина MQ

Основные массогабаритные характеристики

PN10/16
DN L D D1 z-d n-d1 D3 F
50 106 160 125 4-18 4-8 50 3
65 112 180 145 4-18 4-8 50 3
80 114 195 160 8-18 4-8 50 3
100 127 215 180 8-18 4-10 70 3
125 140 245 210 8-18 4-10 70 3
150 140 280 240 8-23 4-10 70 3
200 152 335 295 12-23 4-12 102 3
250 165 405 355 12-25 4-12 102 4
300 178 460 410 12-25 4-12 102 4
350 190 520 470 16-25 4-12 102 4
400 216 580 525 16-30 4-18 140 4
450 222 640 585 20-30 4-18 140 4
500 229 715 650 20-33 4-18 140 5
600 267 840 770 20-36 4-22 165 5
700 292 910 840 24-36 8-18 254 5
800 318 1020 950 24-38 8-18 254 5
900 330 1120 1050 28-38 8-18 254 5
1000 410 1255 1170 28-42 8-18 254 5
1200 470 1485 1390 32-48 8-22 298 5
  • DN 50-1200
  • PN 16
  • Серия SB41P-16C
  • Траб от 0 до +200
  • Корпус углеродистая сталь
  • Уплотнение PTFE
  • Диск углеродистая сталь покрытый PTFE
  • Класс А по ГОСТ 54808-2011
  • Под привод ISO 5211
