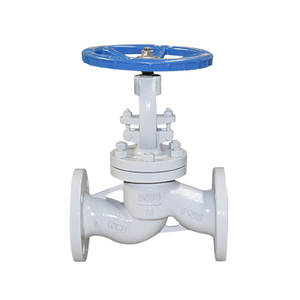

Клапан фланцевый PN16
Запорный клапан (вентиль) - это вид запорной арматуры, в котором запорный элемент перемещается параллельно оси потока рабочей среды, а не перпендикулярно ей, как в задвижках.
Преимущества запорных клапанов:
- высокая стойкость к воздействию агрессивных сред;
- высокая стойкость к перепадам давления и температуры;
- небольшая масса и строительная длина;
- простота в обслуживании;
- небольшой механический износ (особенно под воздействием агрессивных и абразивных сред);
- затвор высокой герметичности
| № | Конструкция | Материал | Маркировка |
|---|---|---|---|
| 1 | Корпус | сталь | 25 наплавка SS410 |
| 2 | Диск | сталь | 25 наплавка SS410 |
| 3 | Крышка диска | сталь | 35 |
| 4 | Прокладка | нержавеющая сталь с графитом | —— |
| 5 | Шток | нержавеющая сталь | SS420(20х13) |
| 6 | Крышка | сталь | 25 |
| 7 | Сальник | графит | —— |
| 8 | Крышка | нержавеющая сталь | SS420(20х13) |
| 9 | Крышка | сталь | 25 |
| 10 | Гайка | алюминиевая бронза | Albronze |
| 11 | Маховик | углеродистая сталь | —— |
| 12 | Гайка | сталь | A194 2H |
| 13 | Болт | сталь | A193 B7 |
| 14 | Гайка | сталь | A194 2H |
| 15 | Штифт | сталь | 35 |
| 16 | Болт | сталь | A193 B7 |
| 17 | Гайка | сталь | A194 2H |
- Номинальное давление 1,6МПа (16 кгс/см2)
